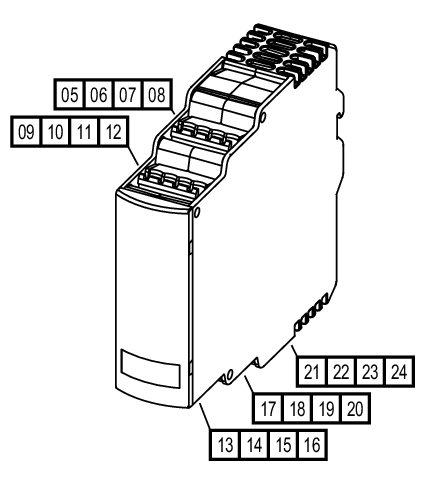

插腳頭: 4 x ; 間距: 5.0 mm
| 05 | 繼電器 1 常開 |
|---|---|
| 06 | 繼電器 1 常規 |
| 07 | 繼電器 1 常規 |
| 08 | 繼電器 1 常閉 |
| 09 | DC 傳感器電源 1 (+) |
| 10 | 傳感器信號 1 pnp/npn |
| 11 | 不接線 |
| 12 | DC 傳感器電源 1 (-) |
| 13 | DC 傳感器電源 2 (+) |
| 14 | 傳感器信號 2 pnp/npn |
| 15 | 不接線 |
| 16 | DC 傳感器電源 2 (-) |
| 17 | 繼電器 2 常開 |
| 18 | 繼電器 2 常規 |
| 19 | 繼電器 2 常規 |
| 20 | 繼電器 2 常閉 |
| 21 | AC 連接電壓 (L) |
| 22 | AC 連接電壓 (L) |
| 23 | AC 連接電壓 (N) |
| 24 | AC 連接電壓 (N)
應用 電源及信號估算 電氣數據 額定電壓AC [V] 110...240 額定電壓公差 [%] > 20 額定電壓公差2 [%] 20...10 額定頻率AC [Hz] 50...60 絕緣等級 [V] 9 消耗功率AC大值 [W] 11 用于傳感器的輔助能量DC [V] 24; (SELV, ± 10 %, 2 x ≤ 150 mA) 頻道數 2 總的輸入/輸出 輸入和輸出總數 繼電器輸出數: 2 輸出 繼電器輸出數 2 繼電器接口容量 4 A (240 V AC, 24 V DC); (歐姆阻力) 監控范圍 檢測距離可設 否 工作條件 環境溫度 [°C] -20...60 存儲溫度 [°C] -25...70 允許大的相對空氣濕度 [%] 80; (40 °C 50 %; 非凝結) 海拔高度大值 [m] 3000 外殼防護等級 IP 20 防護等級接線端子 IP 20 污染度 2; (≤ 240 V AC) 機械技術數據 重量 [g] 238.2 外殼 用于DIN軌道安裝的外殼 安裝方式 導軌; (TH35 EN 60715) 原材料 塑料: PC-GF20 顯示器/操作件 顯示 電源 1, 綠色 輸出 2, 黃色 故障 1, 紅色 附件 附件（附送） 連接件: 5 x 4線, 帶螺栓連接, E40173 電氣連接 接口 插腳頭: 4 x ; 間距: 5.0 mm |
